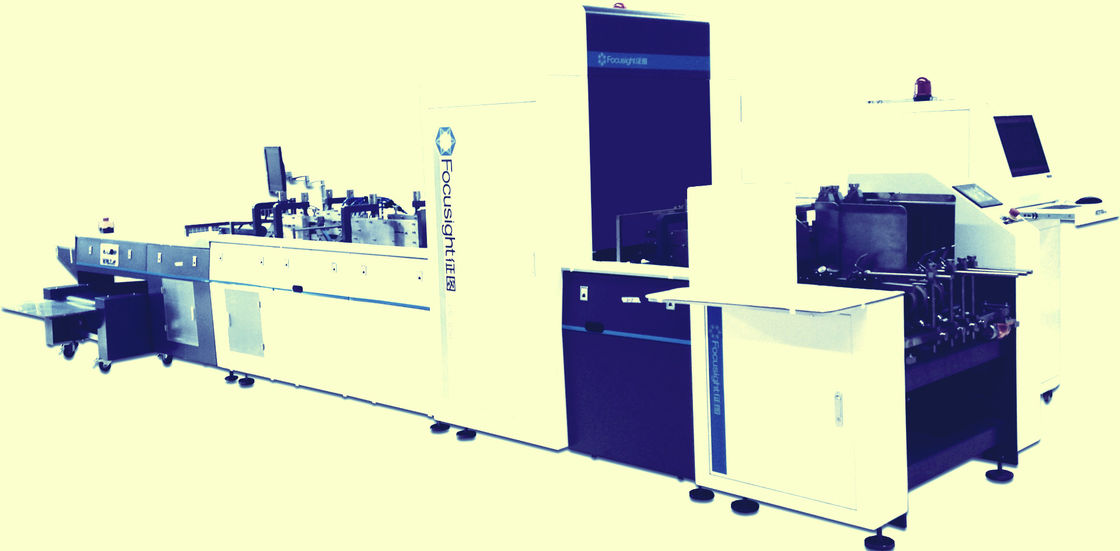

Máy kiểm tra thùng carton 12KW Gói thuốc lá khổ nhỏ Kiểm tra bản in

Máy kiểm tra thùng carton 12KW Gói thuốc lá khổ nhỏ Kiểm tra bản in

Thông tin chi tiết sản phẩm:

Nguồn gốc: TRUNG QUỐC
Hàng hiệu: FOCUSIGHT
Chứng nhận: ISO9001/CE
Số mô hình: FS-SHARK-500

Thanh toán:

Số lượng đặt hàng tối thiểu: 1
Giá bán: Negotiable
chi tiết đóng gói: Ván ép
Thời gian giao hàng: 60 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 20 mỗi tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Kích thước tối đa: 480mm × 420mm Kích cỡ nhỏ nhất: 90mm × 90mm
Tốc độ: 250m / phút Quyền lực: 12KW
Định lượng giấy: 90 ~ 400 GSM Kích thước cơ học máy: 6680mm (L) × 2820mm (W) × 1985mm (H)
Trọng lượng máy: 3,5 tấn
Điểm nổi bật:

Máy kiểm tra thùng 12KW

,

Máy kiểm tra thùng thuốc lá khổ nhỏ

,

Hệ thống kiểm tra in gói thuốc lá

Mô tả sản phẩm

Máy kiểm tra thùng carton 12KW, Hệ thống kiểm tra in gói thuốc lá khổ nhỏ





Đặc điểm kỹ thuật —FS500shark-P3A1N1



Cấu hình và chức năng của máy-Chấp nhận loại sản phẩm



Loại hình Chấp nhận số lượng loài đã thỏa thuận Mô tả tên
Hộp 3 trở lên Thẻ xám, hộp thẻ trắng



Cấu hình máy



Tên dự án Hướng dẫn cấu hình Không. Mô tả chức năng
Loạt phân phối của Cục Phát hiện & Đo lường Trạm phát hiện mã thay đổi in mặt trước Camera C4K CCD màu nhập khẩu độc quyền của Đức 1
  • lỗi in ấn thông thường
  • chết cắt bù
  • thiên vị bạc nóng vàng nóng, thiếu
  • phát hiện mã hai chiều
Ống kính hình ảnh quang học nhập khẩu 1
Nguồn sáng mái vòm chuyên dụng, chiều dài 525mm. 1
Máy trạm xử lý hình ảnh tốc độ cao (bao gồm thẻ xử lý và thu thập hình ảnh tốc độ cao) 1
Trạm kiểm tra vecni ép dương Nhập khẩu từ Anh Máy ảnh quét dòng 8K pixel tốc độ cao E2V 1
  • Vecni lệch, thiếu
  • lồi dầu lệch, thiếu
  • bù đắp nổi
Ống kính hình ảnh quang học nhập khẩu 1
Nguồn sáng xiên chuyên dụng, chiều dài 525mm 1
Máy trạm xử lý hình ảnh tốc độ cao (bao gồm thẻ xử lý và thu thập hình ảnh tốc độ cao) 1



Trạm phát hiện dập nổi phim dương bản

Nhập khẩu từ Anh Máy ảnh quét dòng 8K pixel tốc độ cao E2V 1
  • lỗi phim
  • Vecni khuyết tật
Ống kính hình ảnh quang học nhập khẩu 1
Nguồn sáng phản chiếu chuyên dụng, chiều dài 570mm 1
Máy trạm xử lý hình ảnh tốc độ cao (bao gồm thẻ xử lý và thu thập hình ảnh tốc độ cao) 1





Trạm phát hiện ngược

Máy ảnh 4kCCD full color tốc độ cao nhập khẩu 1
  • côn trùng chết
  • ngược bẩn
Ống kính hình ảnh quang học nhập khẩu 1
Nguồn sáng đặc biệt, chiều dài 525mm. 1
Máy trạm xử lý hình ảnh tốc độ cao (bao gồm thẻ xử lý và thu thập hình ảnh tốc độ cao) 1



Mảng bề mặt

Máy ảnh và ống kính mảng khuôn mặt 1
  • phát hiện mã hai chiều
  • mã lại, mã sai, mã thiếu
Nguồn sáng mảng bề mặt đặc biệt 1
Phát hiện cấu hình phần mềm Mô-đun Kiểm tra In cho Phần mềm Kiểm tra Trực quan FSCheck V2.0 1
Mô-đun phát hiện mã hai chiều 1 Phát hiện mã lại, mã lỗi, mã bị thiếu



Báo cáo thống kê phát hiện khiếm khuyết

1 Các khiếm khuyết có thể được phát hiện trong loại thống kê, dữ liệu và thông tin khác
Thiết bị phát hiện In chuyên dụng phát hiện tủ kín bụi 1 Bảo vệ các thiết bị phát hiện khỏi bụi
Điện lạnh và điều hòa không khí công nghiệp 2 Bảo vệ các thiết bị phát hiện khỏi nhiệt quá trình
Màn hình LCD 22 inch và bàn phím và chuột 1
Thiết bị báo động bằng âm thanh và ánh sáng 1 Báo động bằng âm thanh và ánh sáng khi xảy ra lỗi
Màn hình phía sau 1
Nền tảng cơ khí Cấu hình cấu trúc nền tảng truyền động cơ khí Bộ nạp ma sát 1
Bộ nạp hút 1
Trộn Feeder 1
Lưu ý: phim và vecni gốc nước và các loại dễ xước khác không thuộc phạm vi của công nghệ ma sát
Máy thổi khí 1 Loại bỏ len giấy, để tránh kiểm tra sai
Cơ cấu giao nhận hàng hóa 1

Quy mô RFish

☐Lấy giấy dọc

Đơn vị thu gom chất thải 1

☐Single từ chối

☐ Từ chối kép

Cơ chế loại bỏ khí nén tốc độ cao 1 RAir Rejection ☐Blow Rejection ☐Air + Blow
Hệ thống hỗ trợ điện 1 Chuẩn hóa hoạt động
Phần điện mạnh của nền tảng cơ khí Động cơ chính SEW của Đức 1 Nguồn cung cấp 4KW cho ổ đĩa chính
Động cơ cấp giấy SEW của Đức 1 Nguồn cung cấp 1,5KW truyền tải điện
Máy bơm không khí 1 2 bộ 4KW
Động cơ đơn vị giao hàng 1 0,4KW
Động cơ đơn vị từ chối 1 0,4KW
Động cơ rung 1 0,04KW

Lưu ý 1: Hệ thống truyền dẫn này yêu cầu người sử dụng cung cấp không khí tập trung cho nhà máy hoặc máy nén khí bên ngoài cho thiết bị để loại bỏ chất thải.



Các thông số chức năng của thiết bị



Dự án Tham số chức năng
Tốc độ giam giữ tối đa

220 m / phút

180 m / phút

Khu vực phát hiện 480mm
Khổ giấy tối đa ma sát 480mm (Chiều rộng) * 420mm (Chiều dài)
Hút 480mm (chiều rộng) * 420mm (chiều dài)
Khổ giấy tối thiểu ma sát 90mm (chiều rộng) * 90mm (chiều dài)
Hút 90mm (chiều rộng) * 120mm (chiều dài)
Khả năng thích ứng với giấy

90 ~ 350g / ㎡

(trên giấy hút định lượng lớn hơn 195g)

Độ chính xác phát hiện tối đa (mm) Độ chính xác hình ảnh tích cực (trạm trực tiếp): 0,117mm * 0,12mm (camera 4K)
Độ chính xác hình ảnh dương (trạm xiên): 0,058mm * 0,12mm (máy ảnh 8K)
Độ chính xác hình ảnh tích cực (trạm phản xạ): 0,058mm * 0,12mm (máy ảnh 8K)) 220m / phút
Độ chính xác hình ảnh âm bản (mặt sau): 0,14mm * 0,24mm (máy ảnh 4K)
Độ chính xác hình ảnh mảng khuôn mặt (mảng khu vực): 0,067mm * 0,067mm
Độ chính xác phát hiện tối thiểu (mm) Độ chính xác hình ảnh tích cực (trạm trực tiếp): 0,117mm * 0,1mm (máy ảnh 4K)
Độ chính xác hình ảnh dương (trạm xiên): 0,058mm * 0,1mm (máy ảnh 8K)
Độ chính xác hình ảnh tích cực (trạm phản xạ): 0,058mm * 0,1mm (máy ảnh 8K) 180m / phút
Độ chính xác của hình ảnh âm bản (mặt sau): 0,14mm * 0,2mm (máy ảnh 4K)
Độ chính xác hình ảnh mảng khuôn mặt (mảng khu vực): 0,067mm * 0,067mm
Phát hiện khuyết tật thông thường (khi độ tương phản khuyết tật lớn hơn 40)
  1. Rò rỉ, đốm bẩn và các khuyết tật khác Diện tích phát hiện tối thiểu: mặt trước ≥ 0,15 mm²;
  2. Phát hiện sai lệch quá mức: ≥ 0,15mm
  3. Phát hiện độ lệch khi cắt khuôn: ≥ 0,15mm
  4. Dây kéo: có thể phát hiện chiều rộng hơn chiều dọc rộng 0,15mm, hoặc ngang rộng hơn 0,2mm, chiều dài lớn hơn 15mm, độ tương phản lớn hơn 40 dây ngang hoặc dọc;
  5. Phát hiện quang sai cục bộ ΔE≥3ΔELab
Phát hiện mã vạch
  1. loại giải mã: Mã QR code hai chiều tỷ lệ sửa lỗi không dưới 15% mã lỗi phát hiện, mã lại, mã thiếu;
  2. kích thước của mã hai chiều / (21 + (số phiên bản -1) * 4) ≥ 0,38:
  3. phát hiện mã hai chiều không có chức năng phát hiện pha sản phẩm;
Phát hiện mã biến (mảng khuôn mặt)
  1. Loại bỏ mã hóa: Mã lỗi phát hiện mã QR, mã lại, mã thiếu;
  2. Kích thước khử mã hóa: ≥ 8mm * 8mm (phiên bản không cao hơn 6, tỷ lệ sửa lỗi không dưới 15%);
  3. Phát hiện mã hai chiều không có chức năng phát hiện pha sản phẩm;
  4. Đọc ký tự> = 5 pound, Phông chữ Tài liệu / Dược phẩm, các ký tự liên tiếp không có dấu chấm giữa các từ mà không có độ bám dính, Hỗ trợ các ký tự dòng đơn và đôi, chữ cái, số hoặc chữ và số;
    (Hình ảnh mảng khuôn mặt mã một chiều, mã hai chiều, ký tự, cần đến phạm vi 80mm * 60mm)



Thông số máy



Mô tả cấu hình nền tảng
(Phát hiện tăng tốc trước, chất thải ve, truyền vảy cá ba bộ tiêu chuẩn, biểu mẫu này bị bỏ qua)
Kích thước máy
(Chỉ chủ nhà, không bao gồm tủ mạnh, tủ gió, tủ test)
Chiều dài × chiều rộng × chiều cao (mm)
Khu thiết bị
(Chỉ chủ nhà, không bao gồm tủ mạnh, tủ gió, tủ test)
Chiều dài × chiều rộng (mm)
Trọng lượng máy (tấn) Công suất máy KW
Bộ nạp ma sát + Loại bỏ một lần + Phân phối vảy cá 6500 × 1700 × 2000 6500 × 3200 3 16
Bộ nạp ma sát + Loại bỏ kép + Phân phối vảy cá 8000 × 1700 × 2000 8000 × 3200 3.5 17
Bộ nạp ma sát + Một lần từ chối + Phân phối dọc 7500 × 1700 × 2000 7500 × 3200 3,3 17
Bộ nạp ma sát + Từ chối kép + Phân phối dọc 9000 × 1700 × 2000 9000 × 3200 3.8 18
Bộ nạp hút + Loại bỏ một lần + Phân phối vảy cá 6500 × 2550 × 2300 7300 × 3400 3.5 18
Bộ nạp hút + Loại bỏ đôi + Phân phối vảy cá 8000 × 2550 × 2300 8800 × 3400 4 19
Bộ nạp hút + Từ chối một lần + Phân phối theo chiều dọc 7500 × 2550 × 2300 8300 × 3400 3.8 19
Bộ nạp hút + Loại bỏ kép + Phân phối theo chiều dọc 9000 × 2550 × 2300 9800 × 3400 4.3 20
Máy cấp liệu hỗn hợp + Loại bỏ một lần + Phân phối vảy cá 6500 × 2550 × 2300 7300 × 3400 3.5 19
Máy cấp liệu hỗn hợp + Loại bỏ đôi + Phân phối vảy cá 8000 × 2550 × 2300 8800 × 3400 4 20
Bộ nạp hỗn hợp + Từ chối một lần + Phân phối dọc 7500 × 2550 × 2300 8300 × 3400 3.8 20
Bộ nạp hỗn hợp + Từ chối kép + Phân phối dọc 9000 × 2550 × 2300 9800 × 3400 4.3 hai mươi mốt



Phụ kiện & Dịch vụ với thiết bị:

  1. trong thời gian bảo hành và thời gian bảo hành chúng tôi cung cấp dịch vụ điện thoại 24/24;
  2. cơ sở sản xuất ở Thường Châu, số lượng 200 nhà máy, dịch vụ, phản ứng nhanh hơn;45 hoặc hơn đội ngũ chuyên nghiệp, cho khách hàng để cung cấp hỗ trợ kỹ thuật để đảm bảo rằng trong vòng 12 giờ để đến hiện trường;
  3. cung cấp bảo trì lỗi phần mềm mạng từ xa và mô hình hóa mạng từ xa;
  4. cung cấp một bộ đĩa cứng dự phòng, nếu ổ cứng IPC bị lỗi, khách hàng có thể ngay lập tức sắp xếp nhân viên vận hành tại hiện trường để thay thế toàn bộ,Nhân viên dịch vụ sau bán hàng của chúng tôi đến hiện trường sau khi chẩn đoán và bảo trì, sau đó điền vào các phụ kiện liên quan để đảm bảo rằng sản xuất của khách hàng sẽ không bị ảnh hưởng;

Yêu cầu cài đặt

  1. Dỡ cần trục hoặc xe nâng đầu tiên với thiết bị từ xe tải xuống, sau đó mở hộp gỗ, cẩn thận để không làm hỏng vỏ;
  2. thiết bị có thể được sử dụng để di chuyển tổng thể xe nâng.
  3. Khi xử lý tổng thể, vui lòng sử dụng xe nâng 3 tấn và 3 tấn trở lên;
  4. Khi các bộ phận bị rã rời, vui lòng sử dụng xe nâng tối thiểu 2 tấn và trên 2 tấn:
  5. thiết bị xung quanh kênh nhân sự ít nhất 500mm;
  6. nguồn cung cấp khí tập trung hoặc máy nén khí bên ngoài, đường kính khí quản ít nhất 12mm, áp suất đầu ra ổn định> 0.8Mpa, chiều rộng 400mm, 300g / ㎡ phía trên hộp màu để loại bỏ đầu ra ổn định áp suất> 1Mpa;
  7. máy sử dụng nguồn điện 3 pha 5 dây 380V / 50 / 60HZ, máy cần nối đất, tổng công suất 15KW;
  8. Yêu cầu về đường truyền: lớn hơn hoặc bằng cáp đồng lõi đồng 10 mm vuông.
  9. Sử dụng bộ ngắt mạch lớn hơn hoặc bằng 60 và bộ biến tần có sóng hài cao mà không cần bộ bảo vệ thứ cấp.

Hình ảnh tại Glance:

Máy kiểm tra thùng carton 12KW Gói thuốc lá khổ nhỏ Kiểm tra bản in 0Máy kiểm tra thùng carton 12KW Gói thuốc lá khổ nhỏ Kiểm tra bản in 1Máy kiểm tra thùng carton 12KW Gói thuốc lá khổ nhỏ Kiểm tra bản in 2
