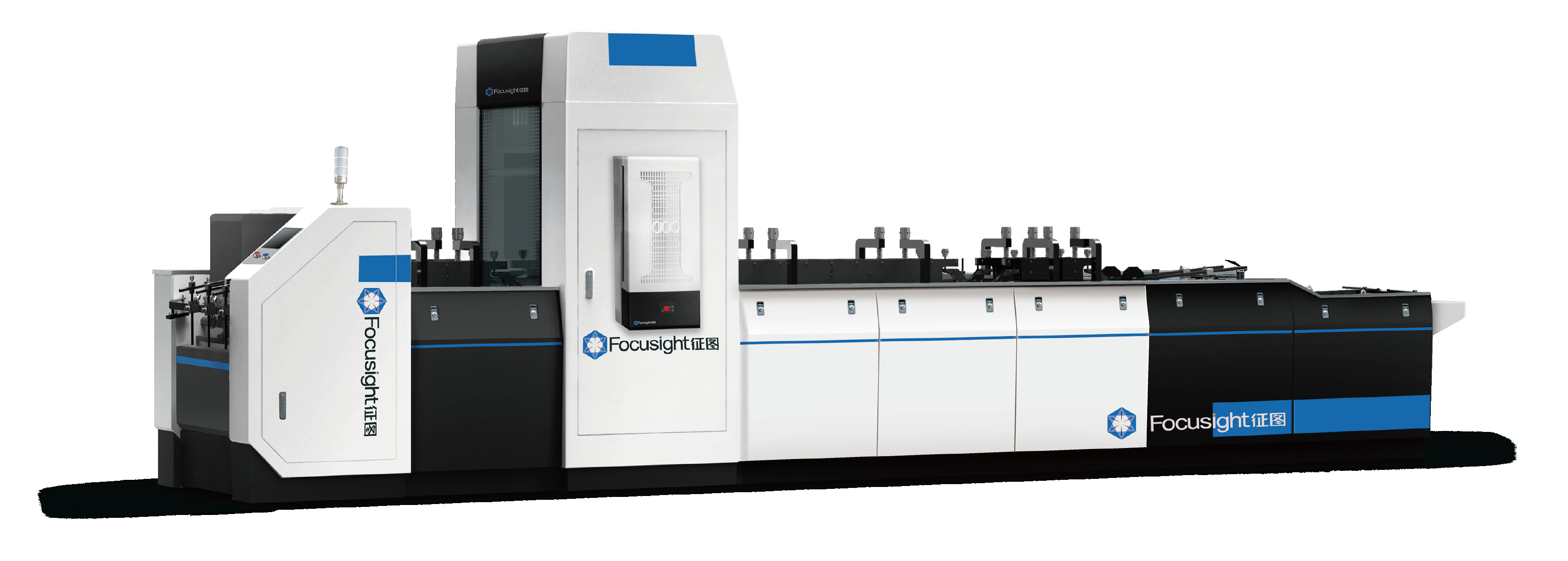

Hộp thuốc đóng gói In ấn Hệ thống kiểm soát chất lượng Mô hình Shark-500
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | FOCUSIGHT |
Chứng nhận: | ISO9001/CE |
Số mô hình: | FS-SHARK-500 |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | ván ép |
Thời gian giao hàng: | 60 ngày |
Điều khoản thanh toán: | L / C, T / T |
Khả năng cung cấp: | 20 mỗi tháng |
Thông tin chi tiết |
|||
Kích thước tối đa: | 480mm × 420mm | Kích cỡ nhỏ nhất: | 90mm × 90mm |
---|---|---|---|
Tốc độ: | 250m / phút | Quyền lực: | 12kw |
Trọng lượng giấy: | 90 ~ 400 GSM | Kích thước cơ khí máy: | 6680mm (L) × 2820mm (W) × 1985mm (H) |
Trọng lượng máy: | 3,5 tấn | ||
Điểm nổi bật: | máy kiểm tra in,hệ thống kiểm soát chất lượng |
Mô tả sản phẩm
Máy đóng gói thuốc kiểm tra chất lượng máy in, Shark-500
Thông số kỹ thuật NỀN TẢNG FS500shark-P3A1N1
Cấu hình và chức năng của máy - Chấp nhận loại sản phẩm
Kiểu | Chấp nhận số lượng loài đã thỏa thuận | Tên mô tả |
Cái hộp | 3 trở lên | Thẻ màu xám, hộp thẻ trắng |
Phụ kiện: Hình ảnh sản phẩm
Cấu hình máy
Tên dự án | Hướng dẫn cấu hình | Không. | Chức năng Mô tả | |
Bộ phân phối phát hiện và đo lường của Bộ | Mặt trước trạm phát hiện mã biến | Máy ảnh CCD C4K màu nhập khẩu độc quyền của Đức | 1 |
|
Ống kính hình ảnh quang học nhập khẩu | 1 | |||
Nguồn sáng vòm chuyên dụng, chiều dài 525mm. | 1 | |||
Máy trạm xử lý hình ảnh tốc độ cao (bao gồm thẻ thu và xử lý hình ảnh tốc độ cao) | 1 | |||
Trạm kiểm tra Varnish báo chí tích cực | Được nhập khẩu từ máy ảnh quét 8K pixel tốc độ cao của Anh E2V | 1 |
|
|
Ống kính hình ảnh quang học nhập khẩu | 1 | |||
Nguồn sáng xiên chuyên dụng, chiều dài 525mm | 1 | |||
Máy trạm xử lý hình ảnh tốc độ cao (bao gồm thẻ thu và xử lý hình ảnh tốc độ cao) | 1 | |||
Trạm phát hiện dập nổi phim tích cực |
Được nhập khẩu từ máy ảnh quét 8K pixel tốc độ cao của Anh E2V | 1 |
|
|
Ống kính hình ảnh quang học nhập khẩu | 1 | |||
Nguồn sáng phản chiếu chuyên dụng, chiều dài 570mm | 1 | |||
Máy trạm xử lý hình ảnh tốc độ cao (bao gồm thẻ thu và xử lý hình ảnh tốc độ cao) | 1 | |||
Trạm phát hiện ngược |
Máy ảnh 4kCCD đủ màu tốc độ cao nhập khẩu | 1 |
|
|
Ống kính hình ảnh quang học nhập khẩu | 1 | |||
Nguồn sáng đặc biệt, chiều dài 525mm. | 1 | |||
Máy trạm xử lý hình ảnh tốc độ cao (bao gồm thẻ thu và xử lý hình ảnh tốc độ cao) | 1 | |||
Mảng bề mặt |
Camera mặt và ống kính | 1 |
|
|
Nguồn sáng mảng bề mặt đặc biệt | 1 | |||
Phát hiện cấu hình phần mềm | Module kiểm tra in cho phần mềm kiểm tra trực quan FSCheck V2.0 | 1 | ||
Mô-đun phát hiện mã hai chiều | 1 | Phát hiện mã lại, mã lỗi, mã bị thiếu | ||
Báo cáo thống kê phát hiện khuyết tật |
1 | Các khiếm khuyết có thể được phát hiện trong các loại thống kê, dữ liệu và thông tin khác | ||
Thiết bị phát hiện | In chuyên dụng phát hiện tủ kín bụi | 1 | Bảo vệ các thiết bị phát hiện khỏi bụi | |
Điện lạnh công nghiệp | 2 | Bảo vệ các thiết bị phát hiện khỏi quá trình nhiệt | ||
Màn hình LCD 22 inch và bàn phím và chuột | 1 | |||
Thiết bị báo động âm thanh và ánh sáng | 1 | Báo động âm thanh và ánh sáng khi xảy ra lỗi | ||
Màn hình phía sau | 1 | |||
Nền tảng cơ khí | Cấu hình cấu trúc nền tảng truyền dẫn cơ khí | Khay nạp ma sát | 1 | |
Khay hút | 1 | |||
Trộn trung chuyển | 1 | |||
Lưu ý: vecni gốc nước và màng và dễ làm trầy xước mẫu không nằm trong phạm vi công nghệ ma sát | ||||
Máy thổi khí | 1 | Loại bỏ giấy len, để tránh kiểm tra sai | ||
Cơ cấu giao hàng | 1 |
Thang đo RFish Đón giấy dọc |
||
Đơn vị thu gom chất thải | 1 |
Re Từ chối đơn Re Từ chối |
||
Cơ chế loại bỏ khí nén tốc độ cao | 1 | Từ chối RAir Từ chối chậm Air + Thổi | ||
Hệ thống hỗ trợ điện | 1 | Chuẩn hóa hoạt động | ||
Phần điện mạnh mẽ của nền tảng cơ khí | Động cơ chính Đức SEW | 1 | 4KW cung cấp năng lượng ổ đĩa chính | |
Động cơ nạp giấy Đức SEW | 1 | Cung cấp điện 1,5KW | ||
Máy bơm không khí | 1 | 2 bộ 4KW | ||
Đơn vị giao hàng | 1 | 0,4KW | ||
Động cơ từ chối | 1 | 0,4KW | ||
Động cơ rung | 1 | 0,04KW |
Lưu ý 1: Hệ thống truyền dẫn này yêu cầu người dùng cung cấp không khí nhà máy tập trung hoặc máy nén khí bên ngoài cho thiết bị để loại bỏ chất thải.
Thông số chức năng thiết bị
Dự án | Tham số chức năng | |
Tốc độ giam giữ tối đa |
220 m / phút 180 m / phút |
|
Khu vực phát hiện | 480mm | |
Khổ giấy tối đa | ma sát | 480mm (Chiều rộng) * 420mm (Chiều dài) |
Hút | 480mm (Chiều rộng) * 420mm (chiều dài) | |
Khổ giấy tối thiểu | ma sát | 90mm (chiều rộng) * 90mm (chiều dài) |
Hút | 90mm (chiều rộng) * 120mm (chiều dài) | |
Khả năng thích ứng giấy |
90 ~ 350g / (trên trọng lượng giấy hút lớn hơn 195g) |
|
Độ chính xác phát hiện tối đa (mm) | Độ chính xác hình ảnh tích cực (trạm trực tiếp): 0.117mm * 0.12mm (camera 4K) Độ chính xác hình ảnh dương tính (trạm xiên): 0,058mm * 0,12mm (camera 8K) Độ chính xác hình ảnh dương tính (trạm phản chiếu): 0,058mm * 0,12mm (camera 8K) 220m / phút Độ chính xác hình ảnh âm tính (mặt sau): 0,14mm * 0,24mm (camera 4K) Độ chính xác hình ảnh mảng mặt (mảng khu vực): 0,067mm * 0,067mm |
|
Độ chính xác phát hiện tối thiểu (mm) | Độ chính xác hình ảnh tích cực (trạm trực tiếp): 0.117mm * 0.1mm (camera 4K) Độ chính xác hình ảnh dương tính (trạm xiên): 0,058mm * 0,1mm (camera 8K) Độ chính xác hình ảnh dương tính (trạm phản chiếu): 0,058mm * 0,1mm (camera 8K) 180m / phút Độ chính xác hình ảnh âm tính (mặt sau): 0,14mm * 0,2mm (camera 4K) Độ chính xác hình ảnh mảng mặt (mảng khu vực): 0,067mm * 0,067mm |
|
Phát hiện khuyết tật thông thường (khi độ tương phản khuyết tật lớn hơn 40) |
|
|
Phát hiện mã vạch |
|
|
Phát hiện mã biến (mảng mặt) |
|
Thông số máy
Mô tả cấu hình nền tảng (Phát hiện trước tăng tốc, đánh dấu chất thải, vảy cá truyền ba bộ tiêu chuẩn, hình thức này được bỏ qua) |
Kích thước máy (Chỉ có máy chủ, không bao gồm tủ mạnh, tủ gió, tủ thử) Chiều dài × chiều rộng × chiều cao (mm) |
Khu vực thiết bị (Chỉ có máy chủ, không bao gồm tủ mạnh, tủ gió, tủ thử) Chiều dài × chiều rộng (mm) |
Trọng lượng máy (tấn) | Công suất máy |
Bộ nạp ma sát + Loại bỏ đơn + Phân phối cá | 6500 × 1700 × 2000 | 6500 × 3200 | 3 | 16 |
Bộ nạp ma sát + Từ chối kép + Phân phối cá | 8000 × 1700 × 2000 | 8000 × 3200 | 3,5 | 17 |
Bộ nạp ma sát + Từ chối đơn + Phân phối dọc | 7500 × 1700 × 2000 | 7500 × 3200 | 3,3 | 17 |
Bộ nạp ma sát + Từ chối kép + Phân phối dọc | 9000 × 1700 × 2000 | 9000 × 3200 | 3,8 | 18 |
Khay hút + Từ chối đơn + Phân phối cá | 6500 × 2550 × 2300 | 7300 × 3400 | 3,5 | 18 |
Hút trung chuyển + Từ chối kép + Phân phối cá | 8000 × 2550 × 2300 | 8800 × 3400 | 4 | 19 |
Khay hút + Từ chối đơn + Giao hàng dọc | 7500 × 2550 × 2300 | 8300 × 3400 | 3,8 | 19 |
Khay hút + Từ chối kép + Phân phối Verticle | 9000 × 2550 × 2300 | 9800 × 3400 | 4.3 | 20 |
Bộ nạp hỗn hợp + Loại bỏ đơn + Phân phối cá | 6500 × 2550 × 2300 | 7300 × 3400 | 3,5 | 19 |
Bộ nạp hỗn hợp + Loại bỏ kép + Phân phối cá | 8000 × 2550 × 2300 | 8800 × 3400 | 4 | 20 |
Bộ nạp hỗn hợp + Từ chối đơn + Giao hàng dọc | 7500 × 2550 × 2300 | 8300 × 3400 | 3,8 | 20 |
Bộ nạp hỗn hợp + Từ chối kép + Phân phối dọc | 9000 × 2550 × 2300 | 9800 × 3400 | 4.3 | 21 |
Phụ kiện & Dịch vụ với thiết bị: -
- trong thời gian bảo hành và thời gian bảo hành, chúng tôi cung cấp 24 giờ dịch vụ điện thoại;
- the production base in Changzhou, the number of 200 factories, services, faster response; cơ sở sản xuất tại Thường Châu, số lượng 200 nhà máy, dịch vụ, đáp ứng nhanh hơn; 45 or so professional team, for customers to provide technical support to ensure that within 12 hours to reach the scene; Đội ngũ chuyên nghiệp 45 hoặc hơn, để khách hàng cung cấp hỗ trợ kỹ thuật để đảm bảo rằng trong vòng 12 giờ để đến hiện trường;
- để cung cấp bảo trì lỗi phần mềm mạng từ xa và mô hình mạng từ xa;
- để cung cấp một bộ đĩa cứng sao lưu, nếu ổ cứng IPC bị lỗi, khách hàng có thể ngay lập tức sắp xếp toán tử trường để thay thế toàn bộ,
Nhân viên dịch vụ sau bán hàng của chúng tôi đến hiện trường sau khi chẩn đoán và bảo trì, sau đó điền vào các phụ kiện có liên quan để đảm bảo rằng việc sản xuất của khách hàng sẽ không bị ảnh hưởng;
Yêu cầu lắp đặt
- Dỡ cần cẩu hoặc xe nâng đầu tiên với thiết bị từ xe tải được dỡ ra, sau đó mở hộp gỗ, cẩn thận không làm hỏng vỏ;
- thiết bị có thể được sử dụng để di chuyển xe nâng tổng thể.
- Khi sử dụng xử lý tổng thể, vui lòng sử dụng xe nâng 3 tấn và 3 tấn trở lên;
- Khi các bộ phận bị tan rã, vui lòng sử dụng ít nhất 2 tấn và hơn 2 tấn xe nâng:
- thiết bị xung quanh kênh nhân sự ít nhất 500mm;
- cung cấp khí tập trung hoặc máy nén khí bên ngoài, đường kính khí quản tối thiểu 12 mm, độ ổn định đầu ra> áp suất 0,8Mpa, chiều rộng 400mm, 300g / ㎡ phía trên hộp màu để loại bỏ độ ổn định đầu ra> áp suất 1Mpa;
- Máy có nguồn điện 3 pha 5 pha 380V / 50 / 60HZ, máy cần nối đất, tổng công suất 15KW;
- Yêu cầu về đường dây: lớn hơn hoặc bằng 10 mm cáp đồng lõi vuông.
- Sử dụng bộ ngắt mạch lớn hơn hoặc bằng 60 và biến tần có sóng hài cao mà không cần bộ bảo vệ thứ cấp.
Hình ảnh tại Glance:
