Máy kiểm tra thùng carton sóng, máy kiểm tra tập trung tốc độ cao
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | FOCUSIGHT |
Chứng nhận: | ISO9001/CE |
Số mô hình: | FS-SHARK-650M |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | ván ép |
Thời gian giao hàng: | 60 ngày |
Điều khoản thanh toán: | L / C, T / T |
Khả năng cung cấp: | 20 mỗi tháng |
Thông tin chi tiết |
|||
Kích thước tối đa: | 600mm × 450mm | Kích cỡ nhỏ nhất: | 100mm × 100mm |
---|---|---|---|
Tốc độ: | 250m / phút | Quyền lực: | 15kw |
Trọng lượng giấy: | 120 ~ 700 GSM | Kích thước cơ khí máy: | 6950mm (L) × 3650mm (W) × 2200mm (H) |
Trọng lượng máy: | 4,5 tấn | ||
Điểm nổi bật: | hệ thống kiểm định chất lượng,thiết bị kiểm tra bao bì |
Mô tả sản phẩm

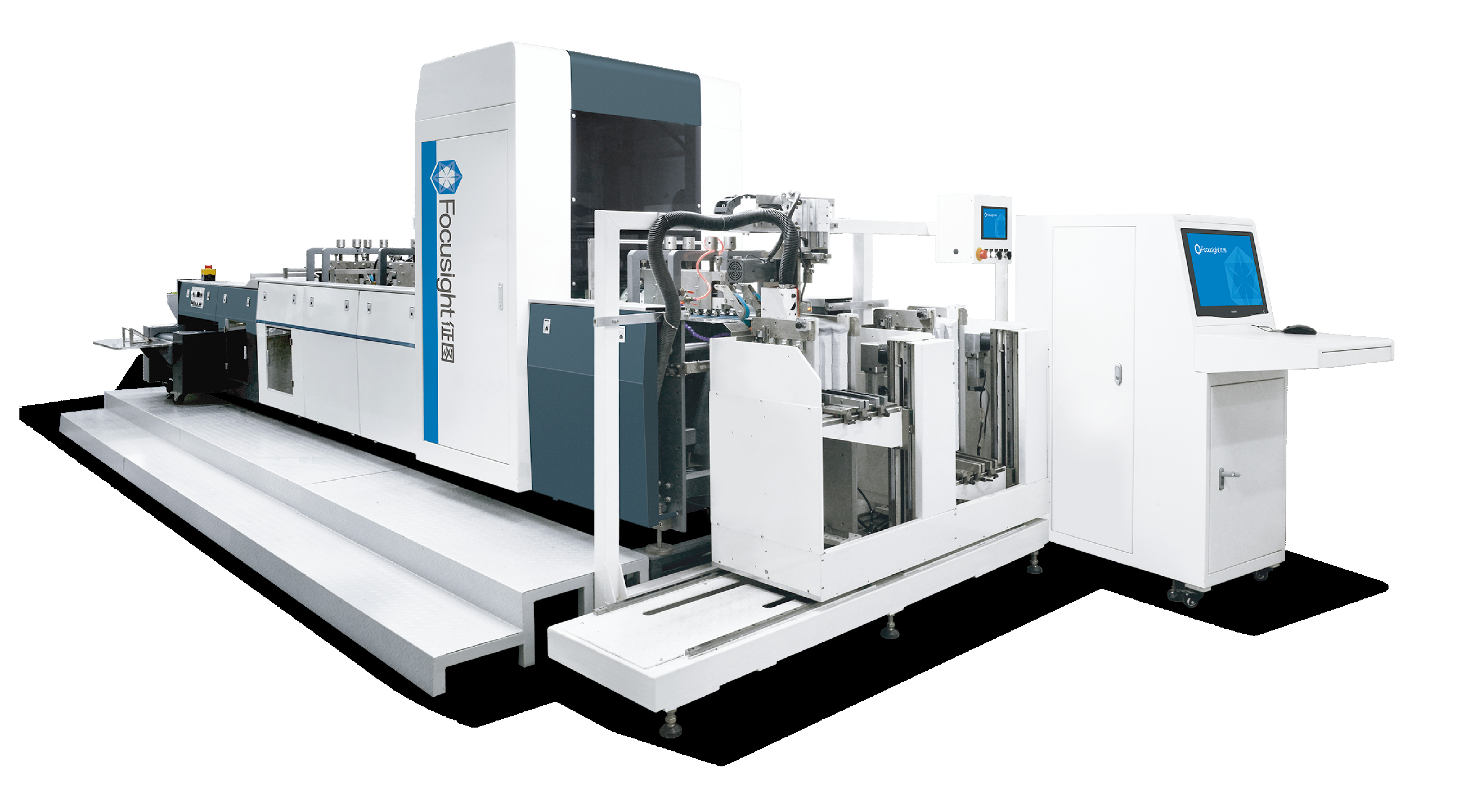

Máy kiểm tra thùng carton sóng tốc độ cao Focusight, cho tối thiểu 100mm * 100mm và tối đa 600mm * 450mm
THÔNG SỐ KỸ THUẬT
FS-650-Shark-P3A1N1
Cấu hình máy, chức năng & thông số
Cấu hình máy:
Tên dự án | Hướng dẫn cấu hình | Không. | Mô tả chức năng | |
Loạt phân phối của Cục Phát hiện & Đo lường | Trạm phát hiện mã thay đổi in mặt trước | Camera C4K CCD màu nhập khẩu độc quyền của Đức | 1 |
|
Ống kính hình ảnh quang học nhập khẩu | 1 | |||
Nguồn sáng mái vòm chuyên dụng, chiều dài 525mm. | 1 | |||
Máy trạm xử lý hình ảnh tốc độ cao (bao gồm thẻ xử lý và thu thập hình ảnh tốc độ cao) | 1 | |||
Trạm kiểm tra vecni ép dương | Nhập khẩu từ Anh Máy ảnh quét dòng 8K pixel tốc độ cao E2V | 1 |
|
|
Ống kính hình ảnh quang học nhập khẩu | 1 | |||
Nguồn sáng xiên chuyên dụng, chiều dài 525mm | 1 | |||
Máy trạm xử lý hình ảnh tốc độ cao (bao gồm thẻ xử lý và thu thập hình ảnh tốc độ cao) | 1 | |||
Trạm phát hiện dập nổi phim dương bản |
Nhập khẩu từ Anh Máy ảnh quét dòng 8K pixel tốc độ cao E2V | 1 |
|
|
Ống kính hình ảnh quang học nhập khẩu | 1 | |||
Nguồn sáng phản chiếu chuyên dụng, chiều dài 570mm | 1 | |||
Máy trạm xử lý hình ảnh tốc độ cao (bao gồm thẻ xử lý và thu thập hình ảnh tốc độ cao) | 1 | |||
Trạm phát hiện ngược |
Máy ảnh 4kCCD full color tốc độ cao nhập khẩu | 1 |
|
|
Ống kính hình ảnh quang học nhập khẩu | 1 | |||
Nguồn sáng đặc biệt, chiều dài 525mm. | 1 | |||
Máy trạm xử lý hình ảnh tốc độ cao (bao gồm thẻ xử lý và thu thập hình ảnh tốc độ cao) | 1 | |||
Mảng bề mặt |
Máy ảnh và ống kính mảng khuôn mặt | 1 |
|
|
Nguồn sáng mảng bề mặt đặc biệt |
1 | |||
Phát hiện cấu hình phần mềm | Mô-đun Kiểm tra In cho Phần mềm Kiểm tra Trực quan FSCheck V2.0 | 1 | ||
Mô-đun phát hiện mã hai chiều | 1 | Phát hiện mã lại, mã lỗi, mã bị thiếu | ||
Báo cáo thống kê phát hiện khiếm khuyết |
1 | Các khiếm khuyết có thể được phát hiện trong loại thống kê, dữ liệu và thông tin khác | ||
Thiết bị phát hiện | In chuyên dụng phát hiện tủ kín bụi | 1 | Bảo vệ các thiết bị phát hiện khỏi bụi | |
Điện lạnh công nghiệp và điều hòa không khí | 2 | Bảo vệ các thiết bị phát hiện khỏi nhiệt quá trình | ||
Màn hình LCD 22 inch và bàn phím và chuột | 1 | |||
Thiết bị báo động âm thanh và ánh sáng | 1 | Báo động bằng âm thanh và ánh sáng khi xảy ra lỗi | ||
Cấu hình nền tảng cơ học | Cấu hình cấu trúc nền tảng truyền động cơ khí | Bộ nạp ma sát | 1 | |
Bộ nạp hút | 1 | |||
Trộn Feeder | 1 | |||
Lưu ý: phim và vecni gốc nước và các loại dễ xước khác không thuộc phạm vi của công nghệ ma sát | ||||
Máy thổi khí | 1 | Loại bỏ len giấy, để tránh kiểm tra sai | ||
Cơ cấu giao nhận hàng hóa | 1 |
Quy mô RFish ☐Lấy giấy dọc |
||
Đơn vị thu gom chất thải | 1 | |||
Cơ chế loại bỏ khí nén tốc độ cao | 1 | |||
Màn hình phía sau | 1 | |||
Hệ thống hỗ trợ điện | 1 | Chuẩn hóa hoạt động | ||
Phần điện mạnh của nền tảng cơ khí | Động cơ chính SEW của Đức | 1 | Nguồn cung cấp 4KW cho ổ đĩa chính | |
Động cơ cấp giấy SEW của Đức | 1 | Nguồn cung cấp 1,5KW truyền tải điện | ||
Máy bơm không khí | 1 | 2 bộ 4KW | ||
Động cơ đơn vị giao hàng | 1 | 0,4KW | ||
Động cơ đơn vị từ chối | 1 | 0,4KW | ||
Động cơ rung | 1 | 0,04KW |
Lưu ý 1: Hệ thống truyền dẫn yêu cầu người sử dụng cung cấp nguồn khí tập trung của nhà máy hoặc máy nén khí bên ngoài để thiết bị loại bỏ chất thải.
Thông số chức năng thiết bị
Dự án | Tham số chức năng | |
Tốc độ giam giữ tối đa | 220 m / phút;180 m / phút | |
Khổ giấy tối đa | Nguồn cấp dữ liệu ma sát | 650mm (chiều rộng) * 450mm (chiều dài) |
Nguồn cấp dữ liệu hút | 650mm (chiều rộng) * 450mm (chiều dài) | |
Khổ giấy tối thiểu |
Nguồn cấp dữ liệu ma sát | 90mm (chiều rộng) * 90mm (chiều dài) |
Nguồn cấp dữ liệu hút | 105mm (chiều rộng) * 150mm (chiều dài) | |
Khả năng thích ứng với giấy | 120 ~ 700g / ㎡ ; | |
Khu vực phát hiện | 650mm | |
Độ chính xác phát hiện tối đa (mm) | Trạm phía trước tích cực: 0,158mm * 0,12mm (camera 4K) Trạm xiên phía trước: 0,079mm * 0,12mm (camera 8K) Phản xạ phía trước: 0,079mm * 0,12mm (camera 8K) 220m / phút Vị trí mảng bề mặt: 0,067mm * 0,067mm Phản xạ phía trước: 0,16mm * 0,24mm (máy ảnh 4K) |
|
Độ chính xác phát hiện tối thiểu (mm) | Trạm phía trước tích cực: 0,158mm * 0,1mm (máy ảnh 4K) Trạm xiên phía trước: 0,079mm * 0,1mm (máy ảnh 8K) Phản xạ phía trước: 0,079mm * 0,1mm (camera 8K) 180m / phút Vị trí mảng bề mặt: 0,067mm * 0,067mm Phản xạ phía trước: 0,16mm * 0,2mm (máy ảnh 4K) |
|
Phát hiện khuyết tật thông thường (khi độ tương phản khuyết tật lớn hơn 40) |
|
|
Phát hiện thông tin biến đổi |
|
|
Hỗ trợ các ký tự dòng đơn và dòng kép, chữ và số; (Hình ảnh mảng khuôn mặt mã một chiều, mã hai chiều, ký tự, cần đến phạm vi 80mm * 60mm) |
||
Kích thước tủ | Tiêu chuẩn 1440mm × 800mm × 600mm (L * W * H) | |
Kích thước máy | 6950mm × 3650mm × 2200mm (L * W * H) | |
Trọng lượng cơ học | 4 tấn | |
Tổng công suất | 15,1KW |
Yêu cầu cài đặt
-
Dỡ xe ô tô hoặc xe nâng đầu tiên với các thiết bị từ xe tải được dỡ xuống, sau đó mở hộp gỗ, cẩn thận để không làm hỏng vỏ;
-
Có thể đặt thiết bị khi tổng thể xe nâng, lực nâng như hình bên dưới:
-
Khi xử lý toàn bộ, vui lòng sử dụng xe nâng 3 tấn và 3 tấn trở lên;
-
Khi các bộ phận bị rã rời, vui lòng sử dụng xe nâng tối thiểu 2 tấn và trên 2 tấn:
-
thiết bị ít nhất 500mm cán bộ xung quanh kênh;
-
Cung cấp khí tập trung hoặc máy nén khí bên ngoài, đường kính khí quản ít nhất 12mm, áp suất đầu ra ổn định> 0.8Mpa, chiều rộng 400mm, 300g / ㎡ trên bộ để tiêu diệt chất thải ổn định áp suất> 1Mpa;
-
Máy sử dụng nguồn điện 3 pha 5 dây 380V / 50 / 60HZ, máy cần nối đất, tổng công suất 15KW;
-
Yêu cầu về đường truyền: lớn hơn hoặc bằng cáp đồng lõi đồng 10 mm vuông.
-
Sử dụng cầu dao lớn hơn hoặc bằng 60 A, biến tần có sóng hài cao, không cần sử dụng bảo vệ thứ cấp.
Trong khi đó, bạn sẽ không gặp phải khó khăn gì.
